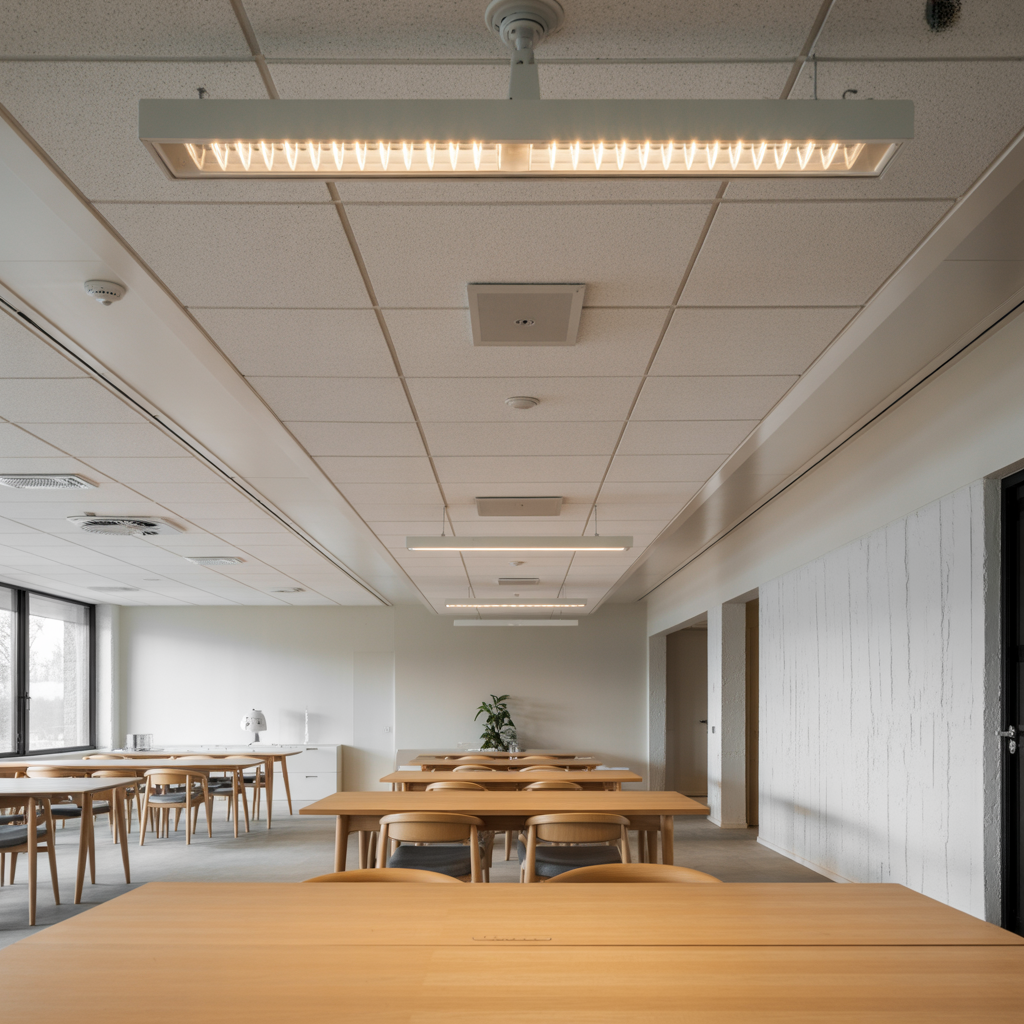

Uppdraget omfattade integrering av intelligent belysningsstyrning i en befintlig kontors- och gemenskapsmiljö i Fagersjö, Sköndal, Stockholms län. Målet var att knyta samman armaturer, scenstyrning och närvarosensorer i ett sammanhållet DALI-system med tydliga användarlägen. Arbetet inleddes med statusgenomgång av befintliga grupper och matningar, genomgång av armaturtyper samt ljusmätning för att fastställa önskade nivåer. I de zoner där det behövdes byttes drivdon till DALI-kompatibla, och vi planerade busstopologi samt placering av styrkomponenter så att framtida utbyggnad är möjlig utan större ingrepp.
För DALI-bussen drogs halogenfri styrkabel 2×1,5 mm² i befintliga kanaler där så var möjligt, annars i ny dragning med godkänd infästning, separerad från kraft enligt gällande regler. Matande grupper kompletterades med dimringsbara don och tydligt märkta kopplingspunkter. Närvarodetektering löstes med sensorer anpassade till rumsgeometri (PIR i mindre rum och kombinerad teknik i passager), och väggmonterade scenpaneler gav användaren direktval för exempelvis Arbete, Presentation och Städ. En central strömförsörjningsenhet för bussen dimensionerades efter antalet noder, och en liten styrcentral samlade logik för dagsljuskompensering, efterlystid och korridorfunktion. Programmeringen omfattade adressering, gruppering och scenminnen, med reservlägen vid busstörning så att grundljus alltid finns.
Kvalitetssäkringen följde vårt egenkontrollprogram med riskbedömning, kontroll före idrifttagning och verifierande mätningar. Vi utförde isolationsmätning och kontinuitet i skyddsledare, kontrollerade förimpedans och utlösningsvillkor, samt mätte busspänning och last för att säkerställa stabil drift. Samtliga komponenter märktes enligt ritning, och relationsunderlag togs fram med uppdaterade gruppförteckningar, adresstabeller och tydliga funktionsbeskrivningar. Under driftsättning kalibrerades lux-nivåer och närvarotider tillsammans med användarna, och vi dokumenterade alla inställningar i protokoll som överlämnades vid slutbesiktning. Resultatet blev en flexibel och energimedveten belysningsanläggning där rätt ljusläge väljs automatiskt eller manuellt, med jämna nivåer, mjuka övergångar och enkel vardagsanvändning.
Nyfiken på hur scenstyrd DALI-belysning med närvarokontroll kan förbättra din lokal – hör av dig så tar vi nästa steg tillsammans.
